Les fondations

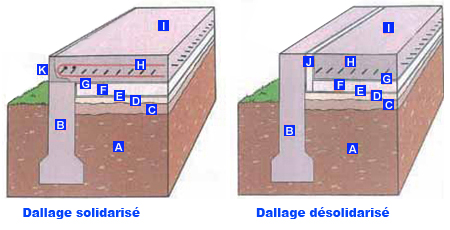

a) Dallages sur terre plein
Les exigences des RT 2005 et D.T.U.13.12 sur terre-plein en maison individuelle sont traduite à travers l’utilisation des panneaux performants pour isolation et qui présentent une résistance thermique supérieure ou égale à 1,7 m2.K/W.
• B- Fondation superficielle continue.
• C- Forme 1 : cailloux, graviers, petite granulométrie D < 4 mm
• D- Forme 2 : lit de sable ép. 5 cm ou lit de mortier maigre ép. 3 cm.
• E- Film anticapillaire : polyéthylène dallage 150-200 microns réels ou polyéthylène renforcé 160 microns ou anti-termites.
• F- Panneaux performant pour isolation (λ) : 0,032 W/m.K.
• G- Film polyéthylène.
• H- Armature* : section de 0,2 % de la section du dallage béton
• I- Dalle béton* : ép. 12 cm minimum. Classe béton mini C20/25.
• J- Bande périphérique d’isolant performant 25cm.
• K- U Renfort dallage – armature périphérique pour les dallages solidaires des murs.
Description du mur extérieur
La technique consiste à bloquer le complexe végétal entre les montants d’ossature, et à les stabiliser horizontalement par des tasseaux cloués sur les montants qui évitent tout tassement. Pour cela nous fabriquons en usine des panneaux respectant un modulo de longueur suivant notre modèle breveté BIOTEKNIK® dans lesquels viennent s’insérer le complexe végétal traité avec notre polymère retardateur de feu. Ce module ainsi constitué est fixé sur les fondations avec des goujons de centrage et posé directement sur un carton bitumineux servant de couche hydro isolante.
• 5 mm- grillage d’accrochage en acier inoxydable haute résistance avec des mailles de 50 mm ;
• 20 mm- un couche de gobetis ;
• 350 mm- complexe végétal BIOTEKNIK® (350/450 mm);
• une couche d’imprégnation du complexe végétal enduit, chaux-sable ou argile-sable ;
• 0,2 mm –un pare-vapeur ;
• 12 mm –plaques OSB/3. assurant le contreventement de la structure ;
• 12,5 mm -plaques en gypse cellulose ou Placo (suivant budget acquéreur) ;
• 0,5mm -finition peinture lavable (blanc)
Le mur intérieur
Les murs internes porteur et non – porteur sont optimisés du point de vue technique de manière à ce qu’ils assurent une parfaite isolation thermique et phonique.
• 12,5 mm- plaques en gypse cellulose ou Placo (suivant budget acquéreur);
• 18 mm- panneau OSB /3 ;
• 120 mm -ossature bois massif 120×60 mm (séché, traitement fongicide naturel et ignifugé) entraxe de 600 mm, isolation phonique par injection de ouate de cellulose ;
• 18 mm- panneau OSB/ 3 ;
• 12,5 mm- Plaques en gypse cellulose ou Placo (suivant budget acquéreur) ;
• 0,5 mm -finition peinture lavable (blanc) ou selon le cas (du carrelage dans la salle de bains) ;
• 12,5 mm- plaque en gypse cellulose ou Placo (suivant budget acquéreur) ;
• 71 mm Ossature bois massif de 71 x71 mm (pin ou sapin séché, traitement fongicide naturel et ignifugé) à une distance inter axiale de 600 mm, isolation phonique par injection de ouate de cellulose ;
• 12,5 mm plaque en gypse cellulose ou Placo (suivant budget acquéreur);
• 0,5mm -finition peinture lavable (blanc) ou selon le cas (du carrelage dans la salle de bains) ;
Montage du mur sur la dalle
• Les murs doivent assurer le clos, résister aux chocs, supporter les charges de toiture et s’opposer aux effets du vent et éventuellement aux secousses sismiques. Ils sont fabriqués sur le chantier ou en atelier, mais le principe est le même, il s’agit d’assembler par clouage une ossature en bois composée de montants verticaux et de deux traverses (lisses haute et basse). Les murs sont fixés sur la semelle d’assise et provisoirement maintenus d’aplomb par des étais. Les différents éléments de murs sont assemblés entre eux par boulonnage.
• Dans la dalle de béton on utilise le plus souvent des goujons d’ancrage métalliques. Les ancrages sont positionnés au niveau de montants verticaux d’ossature, sur lesquels ils sont fixés. Les principales fixations doivent se situer aux angles et de chaque côté des ouvertures. Par mesure de sécurité et pour maintenir la lisse basse bien droite, outre les ancrages principaux, il convient de la fixer au moins tous les deux montants.
